一、RIP協議概述
RIP （Routing Information Protocol ） 路由信息協議
RIP是目前一種使用最廣泛的內部網關通信協議（IGP），屬于網絡層，可以在網關與主機之間交換路由選擇信息的標準（也可以叫做規則）。
-原理：
1、路由器啟用RIP以后，會將自己本地路由表中的條目進行宣告進入到RIP
2、在啟動RIP協議的端口上發送這些更新條目；
3、對方RIP路由器接收以后，經過路由比較，將最好的條目放入路由表；
4、所有的RIP路由器都會進行周期性、全部路由表更新，以廣播的方式；
（在RIPv2中，是觸發式、增量更新，并且是以組播的方式）
-場景：
一般在小規模的企業內部網絡使用
(因?yàn)镽IP有最大跳數限制，最大為 16 跳）

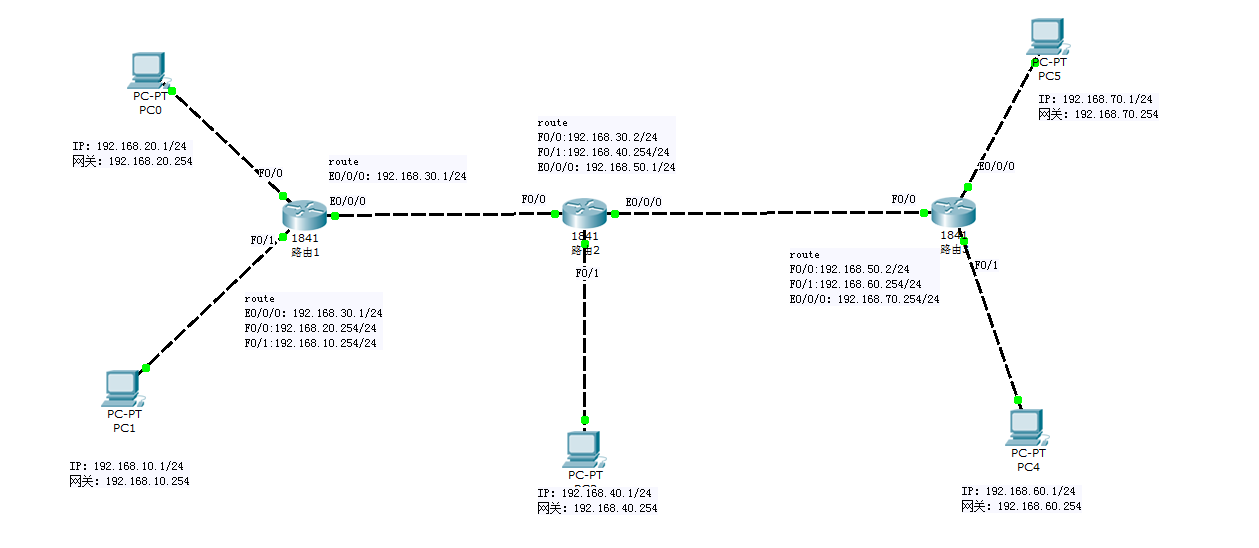

二、網絡拓?fù)浣Y(jié)構圖
1、在拓?fù)浣Y(jié)構中共有四個路由器，從左到右，分別編號為：路由1、路由2、路由3；
2、實現路由1、路游2、路由3節點PC都能相互ping通
3、.當各路由器上進行RIP基本配置后，每條線路都能ping通。
三、配置說明
配置路由器1RIP功能如圖
Router>
Router>en
Router>enable
Router#config
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#route rip （進入RIP協議配置）
Router(config-router)#network 192.168.10.0（通過RIP宣告該網段）
Router(config-router)#network 192.168.20.0
Router(config-router)#network 192.168.30.0
Router(config-router)#exit
Router>show ip route （查詢路由表）
C 192.168.10.0/24 is directly connected, FastEthernet0/1（C代表直連接口IP）
C 192.168.20.0/24 is directly connected, FastEthernet0/0
C 192.168.30.0/24 is directly connected, Ethernet0/0/0
R 192.168.40.0/24 [120/1] via 192.168.30.2, 00:00:12, Ethernet0/0/0(RIP路由）
R 192.168.50.0/24 [120/1] via 192.168.30.2, 00:00:12, Ethernet0/0/0
R 192.168.60.0/24 [120/2] via 192.168.30.2, 00:00:19, Ethernet0/0/0
R 192.168.70.0/24 [120/2] via 192.168.30.2, 00:00:19, Ethernet0/0/0
Router>ping 192.168.70.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.70.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 10/10/11 ms
路由2路由3和路由1相同配置，只是宣告接口IP有所不同。
