隨著科學的進步帶來了城鎮化步伐的加快，城市自來水管網由于早期建設并沒有考慮到發展速度會爆發式增長導致壓力越來越不能滿足所有用戶的需求。在這種需求下,用于城市二次供水的無負壓供水設備正被舊居民樓、舊小區廣泛使用。但由于居民樓與小區在各城市中廣泛分布，因此，如何實時有效地監控及管理全城甚至是全國的供水設備已成為眾多無負壓供水設備制造商最為頭疼的問題。銳谷智聯針對無負壓供水設備維護的實時性、高效性、廣域性等特點自主研發了基于PLC遠程監控的無負壓供水設備遠程監控及故障預警診斷系統。
無負壓供水監控預警系統不僅可以實現在一個平臺上實時監控各地所有的供水設備、同時還能實現對設備的故障預警和故障診斷以及數據遠程采集等功能。

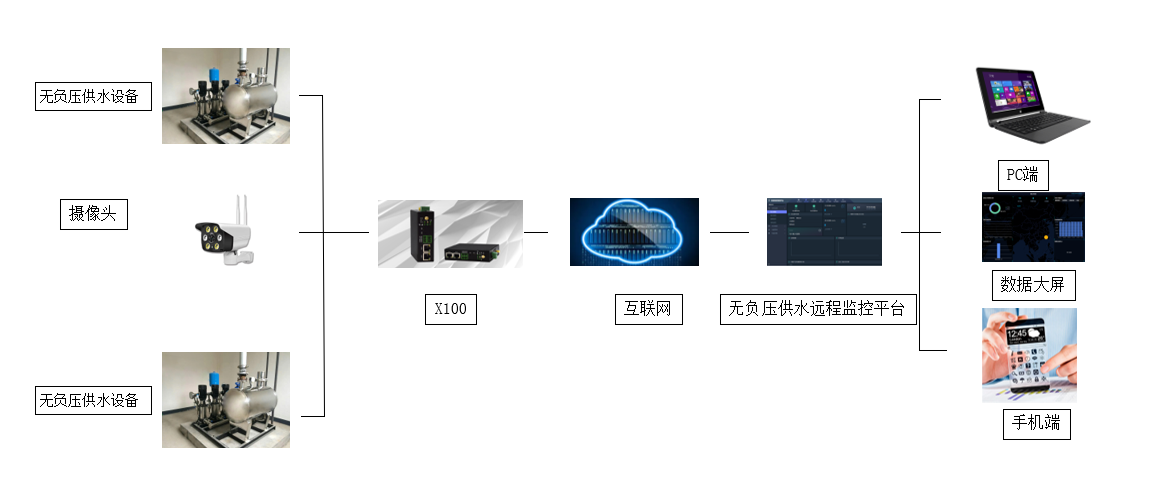

供水監控預警系統架構：
水處理遠程控制
無負壓供水設備一般由水泵、變頻控制器、壓力傳感器、穩流補償器、負壓抑制器、穩壓補償器及其他附件組成。變頻控制器一般作為無負壓供水設備的核心控制器，采集整個設備的壓力、流量等數據實現對設備的壓力檢測、過流檢測、倒流檢測等數據檢測。
無負壓供水監控預警系統由X100、遠程通信密鑰及供水監控預警平臺組成。X100作為供水監控預警系統的數據采集端與變頻控制器中的核心控制器（如PLC）連接，將采集到的數據通過蜂窩網絡，以太網等方式上傳至監控服務器中，并通過無負壓供水監控預警平臺強大的數據處理能力實現對無負壓供水設備的壓力、倒流、過流、變頻故障等信息的實時監測，同時實現超流量報警、進壓過壓報警等報警動作，并通過手機短信或郵件等方式通知設備管理員。
無負壓供水監控預警系統介紹：
1、設備接入，設備可以在不同的可聯網的地點方便的接入平臺。
2、設備配置，設定狀態值的正常范圍，超出范圍時即為異常狀態、設置異常狀態的告警級別、告警時限和告警方法短信、郵件、系統內告警。
3、WIFI、以太網、移動蜂窩網絡等多種通訊方式可選，適用設備各種使用場合。
4、設備告警，系統檢測到設備有異常狀態，獲取狀態的告警級別、告警時限和告警方式發起告警通知。
5、設備的狀態查詢和控制，包括對設備的實時和一段時間內的歷史狀態查詢、向設備發送控制命令并返回結果。
6、設備的程序更新，用戶可以遠程對設備進行編程和調試。
7、設備訪問權限的控制，可以設定權限以限制用戶對設備的訪問。
8、用戶登錄的安全認證。
9、設備的安全認證。
10、可以PC、各類移動終端設備形式提供平臺訪問
11、多維度報表查詢分析、各類圖表展示、大數據分析為決策提供參考
