項目背景
本項目為商業樓宇用電改造，原有設計采用傳統空開的形式，對于日常用電需要人工管理，并且存在用電浪費的情況。本次改造方案針對上述存在的問題，對樓宇空開進行智能化改造，達到空開智能化控制的效果，實現安全用電、節約用電等目的。
需求分析
根據調研，該樓宇為12層辦公樓，共若干路空開。其中照明回路使用若干個空開，空調使用若干個空開，電熱水器使用若干個空開。根據用戶需求，需要實現空開的定時開關、遠程開關以及手動開關的功能。
方案設計
本項目以改造為前提，對樓層原有的舊空開進行替換，包括照明空開、空調空開、電熱水器空開進行替換為智能型空開，智能型空開支持通信接口協議，可對接數據通信網關進行遠控平臺接入，實現對智能空開的遠程控制。同時，該智能空開系統支持設置定時功能，可按照時間定時對空開進行開啟或關閉，最大程度進行節約用電的動作。
智能空開通過RS485通信接口與銳谷通信網關進行對接，LTE通信網關通過4G物聯網卡，將數據與能耗監控平臺進行交互，具體架構如下圖所示。
示例拓撲
系統平臺

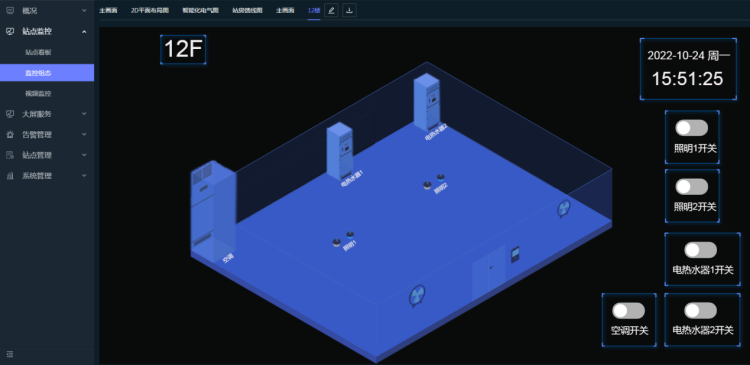

本項目采用的能耗管控系統平臺簡單易用，支持公有云SaaS模式以及私有部署兩種方式，可滿足用戶數據私密安全的要求，并且用戶可按照訪問權限進行現場智能空開的訪問控制。用戶可通過PC端或者微信小程序的方式對智能空開進行啟用或者關閉，操作界面如下圖所示。
示例操作界面
銳谷智聯平臺界面支持云組態展示，支持用戶自定義編輯，靈活度更高，更加適應各類行業場景。同時銳谷云組態控件支持加密，為用戶提供訪問控制權限，使系統及現場環境運行更安全可靠。
產品推薦

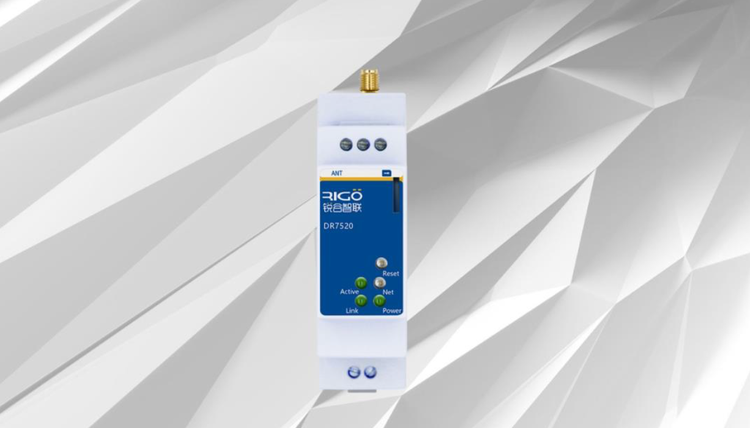

DR7520系列工業級數傳終端是一款導軌式、高性價比工業級無線數據傳輸終端產品，以4GLTE Cat1網絡為承載網，支持三大運營商Cat1網絡接入，為工業和商業用戶提供TCP/IP之上的無線數據傳輸通道，實現了現場串口設備與中心控制系統間的無線數據通信，輕松完成對現場設備的遠程數據采集和控制。

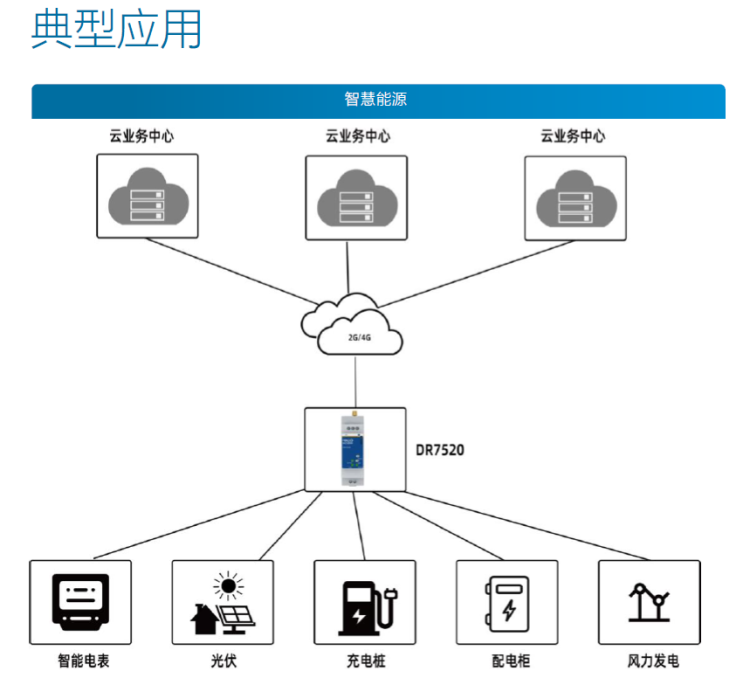

智慧能源解決方案中，借助DR7520體積小、可進行導軌安裝的特點，可集中安裝在低壓配電柜中，節約空間，解決智慧能源系統中各種物聯網數據的采集傳輸，實現配電數據的統一接入，智能采集控制和集中管理。
DR7520系列無線數傳終端支持RS485或RS-232數據接口，可實現兩終端雙通道數據傳輸，滿足不同終端設備數據對接，解決不同應用場景數據接入需求。上行無線網絡支持2G/4G（Cat1）網絡，可以應用在不同的網絡環境，滿足客戶現場各種部署需求。
